Entreplantas (Altillos)

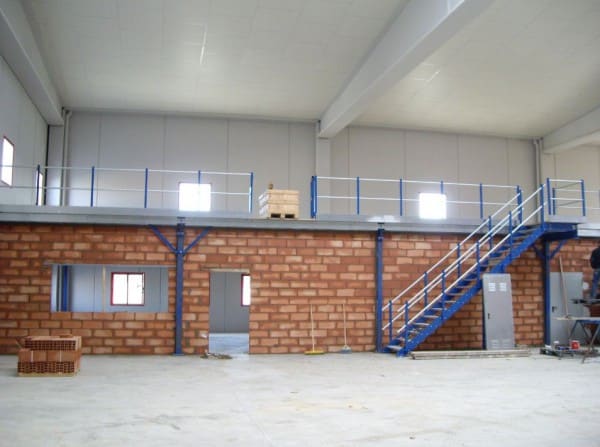

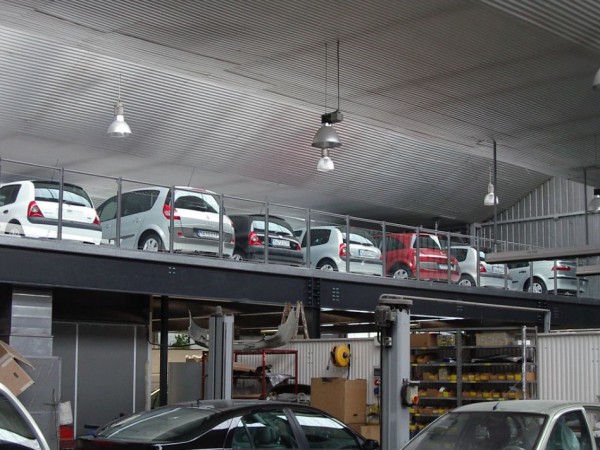

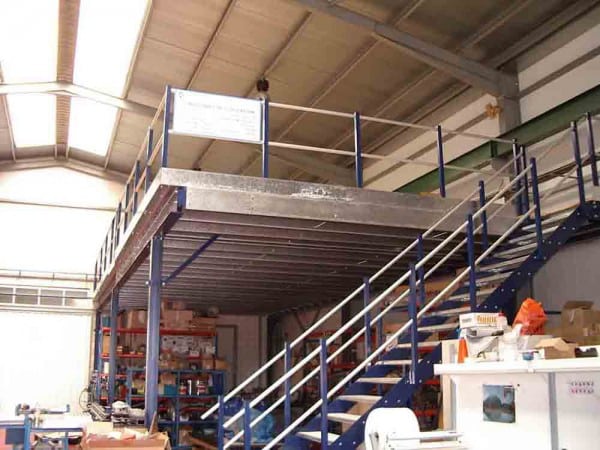

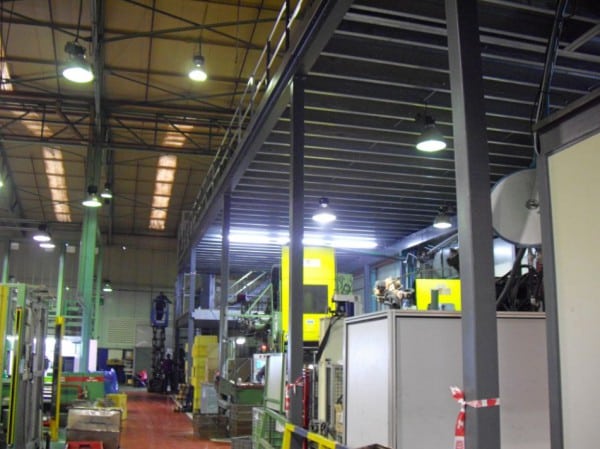

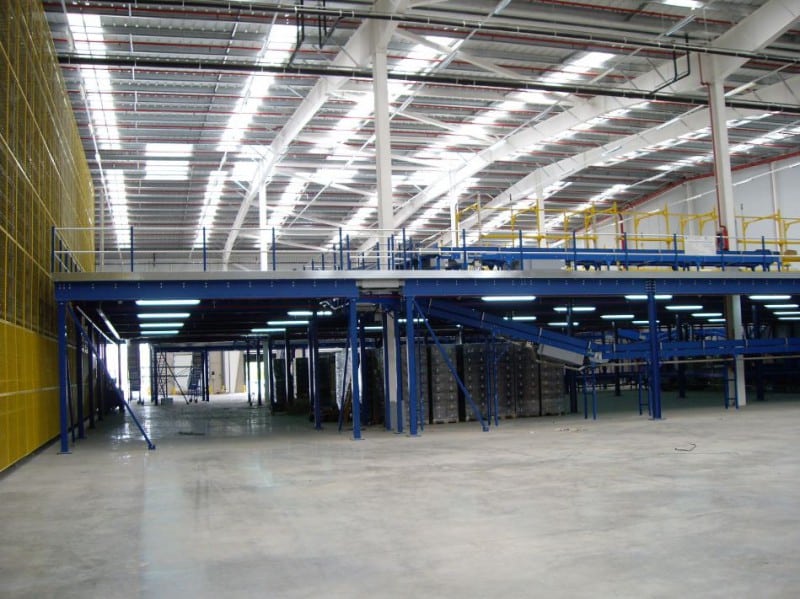

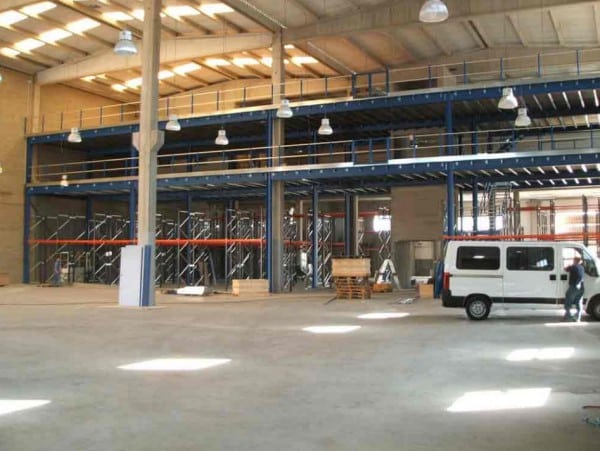

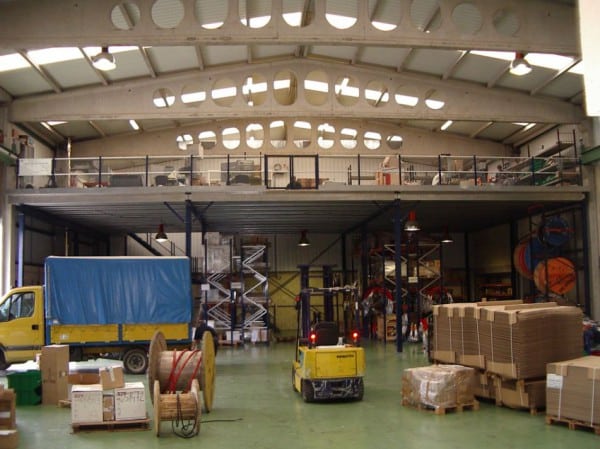

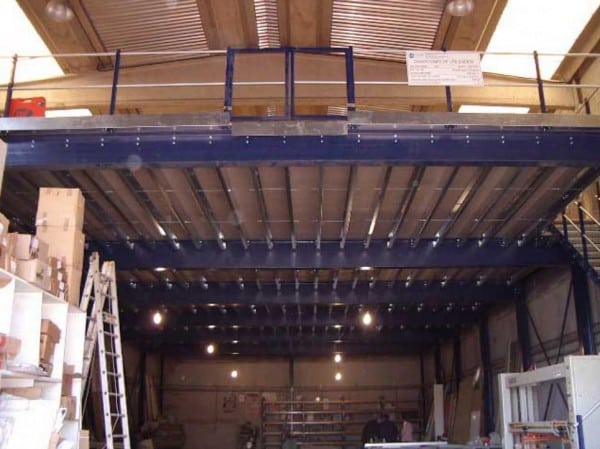

Las entreplantas o altillos, también denominados “mezzanines” son equipamientos industriales constituidos por una estructura metálica atornillada sobre la que se dispone un suelo ligero, normalmente de tablero aglomerado, y cuya función principal es la de proveer de superficie horizontal extra mediante el aprovechamiento de la altura interior de los edificios de almacenes e industrias.

Las necesidades actuales de las empresas en un escenario cambiante, donde la capacidad de adaptarse con rapidez y de forma eficiente a los mercados a los que se dirigen, obliga a contar con soluciones versátiles, económicas, adaptativas, inmediatas, trasladables, etc. En la problemática de superficie, las entreplantas desmontables, mezzanines o altillos modulares son la solución ideal.

Todos sus componentes son prefabricados en taller, suministrándose en forma de “kit ensamblable” de forma que son recuperables y pueden trasladarse de un lugar a otro sin daño ni menoscabo alguno de la parte inmueble. Se trata de estructuras autoportantescompletamente independientes de la estructura del edificio que se apoyan directamente sobre la solera de los edificios, que por su ligereza, y salvo estudio que lo justifique, no precisan de cimentaciones.

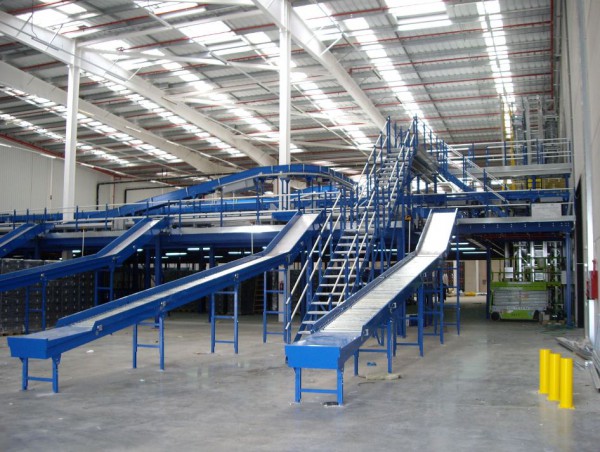

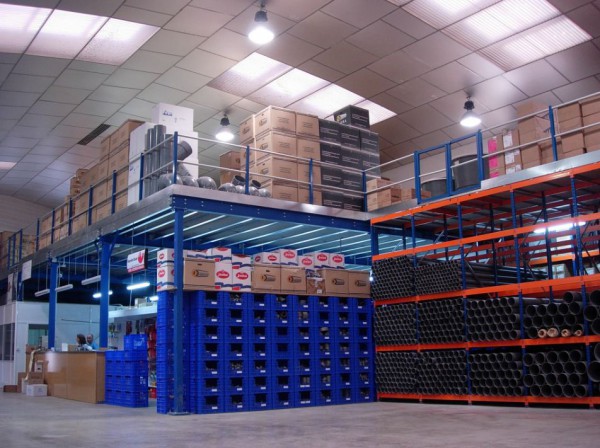

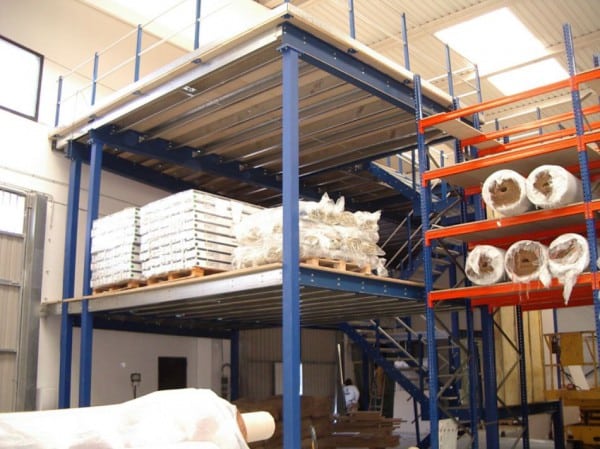

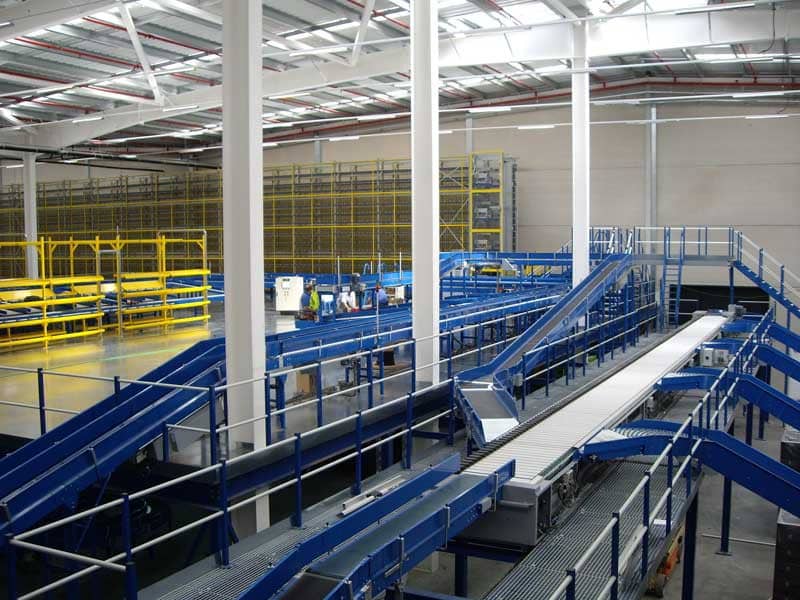

Las entreplantas, mezzanines o altillos, por sí solos, o en combinación con otros sistemas de almacenamiento (estanterías) sirven para organizar el almacén, resultando el sistema más apropiado cuando la unidad de carga es heterogénea y de difícil adaptación a las estanterías convencionales. Otra ventaja de las entreplantas o mezzanines es su gran versatilidad de uso, como cuando se precisan superficies que han de servir indistintamente para labores de almacenamiento y de picking manual (preparación de pedidos).

Una gran variedad de suelos y accesorios nos permite ofrecer una amplia gama de soluciones a las necesidades del cliente.

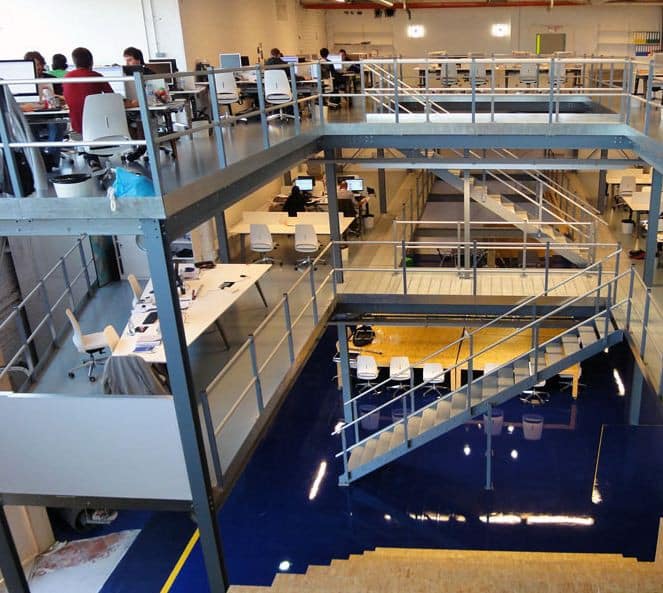

Suelos ligeros: Formados por paneles de materiales diversos que se atornillan a la estructura de forma que proveen de una superficie apta para cualquier tipo de uso, desde oficinas o exposiciones al público, hasta usos de almacén con cargas puntuales elevadas provenientes de estanterías y transpaletas o apiladores eléctricos. Los materiales más comunes son el aglomerado estructural, la chapa metálica y la rejilla electrosoldada.

Suelos pesados: Formados por forjados convencionales que implican la ejecución en obra de losas de hormigón. Apropiados en casos de cargas puntuales muy elevadas, o bien, por requerimientos de resistencia al fuego del suelo. Su utilización implica la pérdida del carácter desmontable de la instalación. El peso elevado de este tipo de entreplantas exige un estudio de cimentación.

En MECUX desarrollamos soluciones estructurales personalizadas que se adaptan a la necesidad concreta de cada cliente.

Sistema KEPLER. Soluciones sin límite.

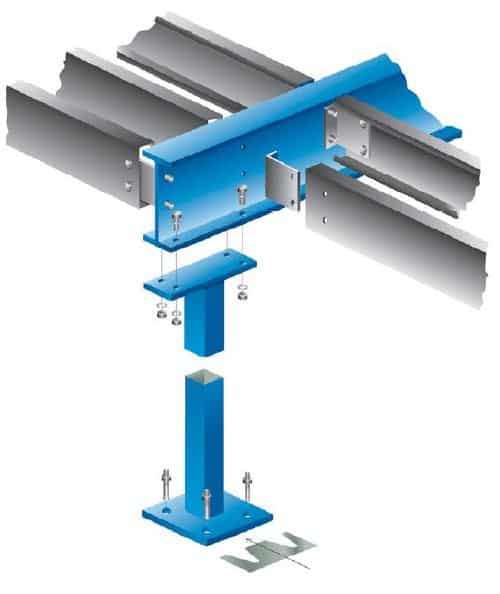

No hay problema de carga o de necesidades operativas en el almacén o industria, que limiten nuestra capacidad para encontrar soluciones que se adapten a las exigencias del cliente, aportando valor que se traduzca en rentabilidad y eficiencia. El sistema KEPLER combina las ventajas de los perfiles conformados en frío de pequeño espesor con los perfiles laminados en caliente, permitiendo cubrir grandes distancias entre columnas, incluso para las condiciones de carga más exigentes, y al menor coste posible. Los travesaños se unen a las vigas principales con conectores o “clips” atornillados al alma de la viga, de forma que quedan enrrasados con la parte superior de esta, consiguiéndose con ello reducir el canto del forjado. El resultado: un mejor aprovechamiento de la altura del local o almacén.

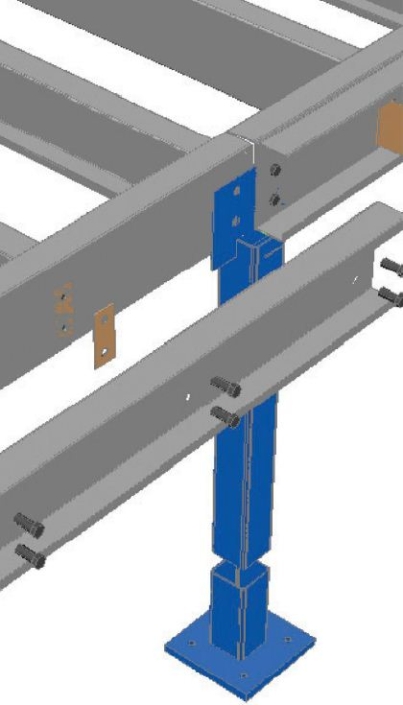

Sistema PENTA. Versatilidad y diseño al mejor precio.

Es la solución ideal para los casos en las que las condiciones de carga son menos exigentes (hasta 500 kg/m² de carga superficial de uso), y las necesidades operativas bajo la entreplanta o altillo no obligan a ir a distancias importantes entre columnas o soportes.

Formada íntegramente por perfiles conformados en frío, la estructura resulta de gran ligereza y resistencia, permitiéndose el montaje sin medios auxiliares de elevación sobre áreas ocupadas, oficinas y servicios. Sus perfiles multi-taladrados le confieren un diseño modular que permite una fácil adaptación a las condiciones del local o almacén.

SUELOS Y ACCESORIOS

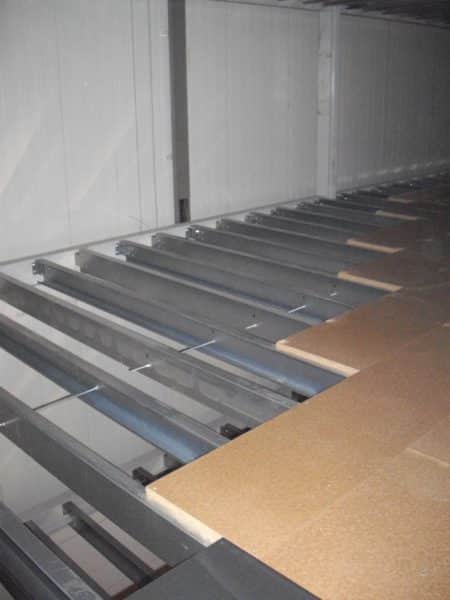

Aglomerado estructural

Por su buena relación calidad/precio y sus altas prestaciones, constituyen la solución más utilizada. Formados por paneles de tablero aglomeradomachihembrado de calidad estructural (grados P4, P5,P6 y P7) que se atornillan a la estructura de forma que proveen de una superficie apta para cualquier tipo de uso, desde oficinas o exposiciones al público, hasta usos de almacén con cargas puntuales elevadas provenientes de estanterías y transpaletas o apiladores eléctricos. Pueden suministrarse sin ningún tipo de revestimiento (natural), o con acabados melamínicos por una, o por ambas caras. Si se requieren propiedades mejoradas de comportamiento al fuego, los tenemos con clasificación de reacción al fuego Bs2 d0 ó Bfls1 según norma UNE-EN 13501. Para condiciones de uso en ambientes húmedos disponemos de trableros grados P5 y P7. El formato más utilizado es el de 2400×600 y 38 mm. de espesor.

Suelos metálicos

Formados por paneles de chapa metálica que se atornillan directamente a la estructura. Pueden ser de chapa lagrimada de 4 a 6 mm. de espesor con acabado pintado o galvanizado. Si se precisan suelos con aberturas, están disponibles paneles dechapa perforada pregalvanizada de pequeño espesor o paneles de rejilla electrosoldadadenominada comúnmente “tramex”. Los suelos metálicos son utilizados en los casos donde el uso de suelos de tablero aglomerado no está permitido, o no resulta recomendable por las condiciones ambientales.

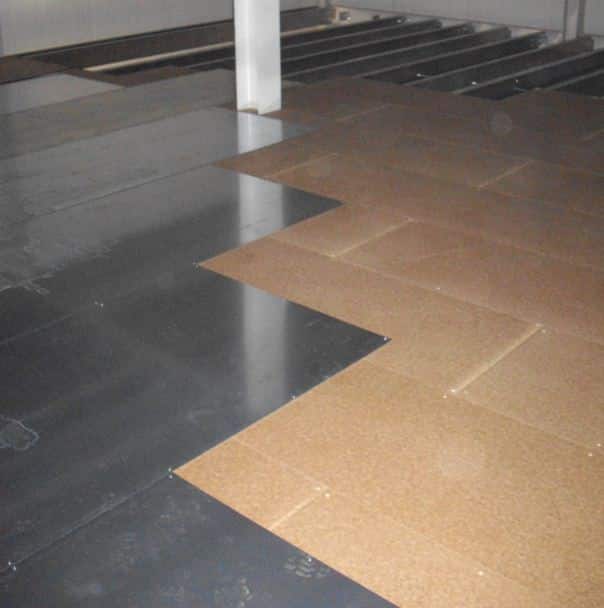

Denominamos suelos mixtos cuando combinamos suelos de tablero aglomerado con chapa. Para aumentar la vida útil del suelo de aglomerado se protege con un revestimiento superior de chapa galvanizada de espesores que pueden variar de 1,5 a 4 mm. fijado mediante tornillos autotaladrantes de cabeza plana o remaches. El acabado de esta superficie puede ser liso o con un dibujo estampado que le da propiedades antideslizantes.

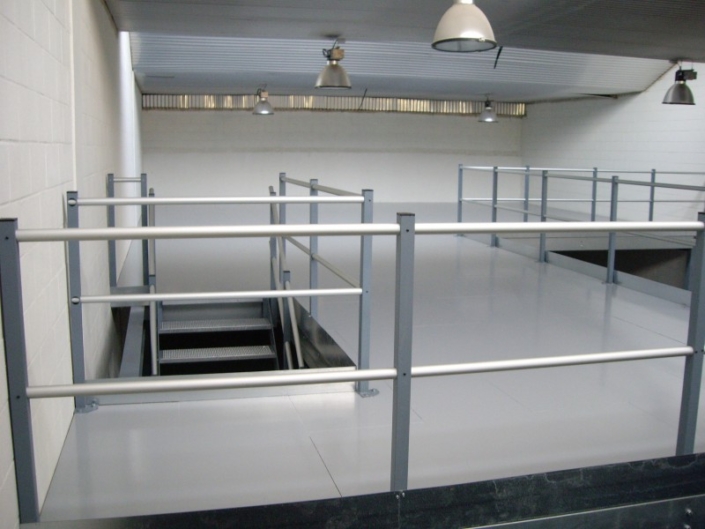

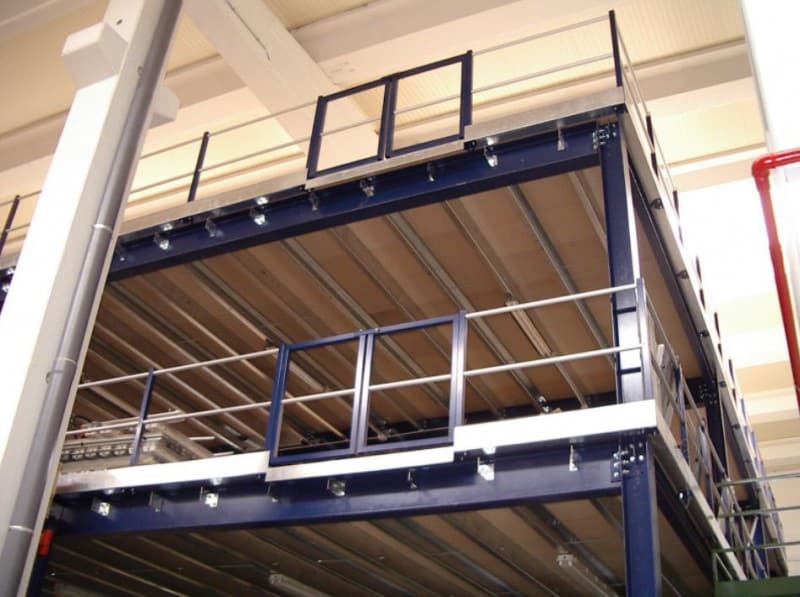

Protecciones anti-caídas

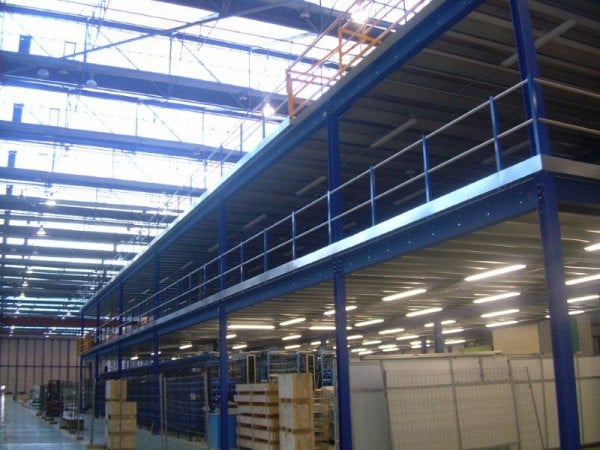

Sistemas diseñados para cumplir con los niveles de seguridad requeridos por la normativa vigente. Las barandillas o guarda-cuerpos, son sistemas de protección que evitan caídas a distinto nivel. Con diseños que se adaptan a las diferentes normativas aplicables, son completamente desmontables y recuperables. Los rodapiés se colocan junto con las barandillas para evitar la caída de objetos que rueden sobre la superficie de las entreplantas.

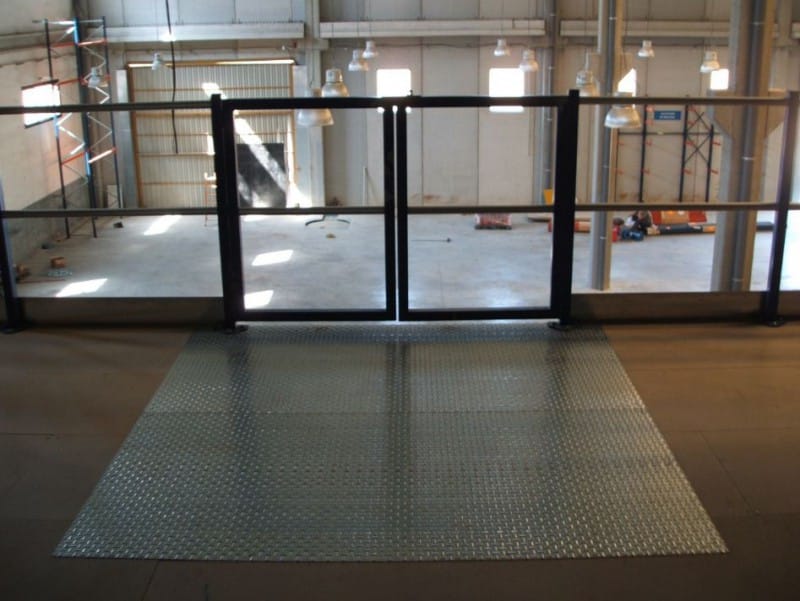

Para el depósito de paletas, bultos o mercancías sobre la entreplanta se pueden practicar aperturas en las barandillas, mediante el uso de puertas batientes de dos hojas, provistas de cierre automático. Se trata de un sistema económico y sencillo, que permite cumplir con los mínimos exigibles en seguridad.

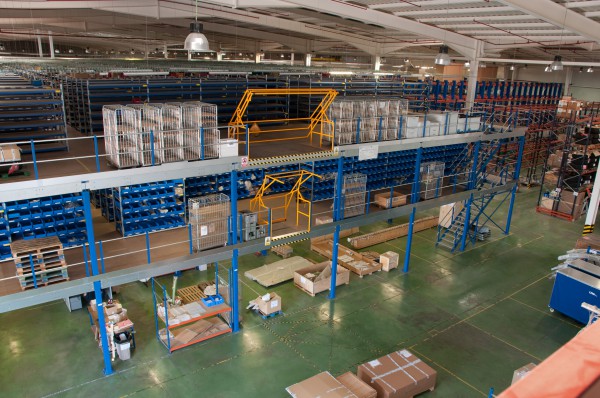

Si se desea un nivel máximo de protección se instalan barreras de seguridad. Permiten el depósito sobre las entreplantas o altillos de paletas y bultos, de forma que protegen a los operarios de caídas a distinto nivel, imposibilitando la exposición al vacio durante la manipulación de las paletas o bultos.

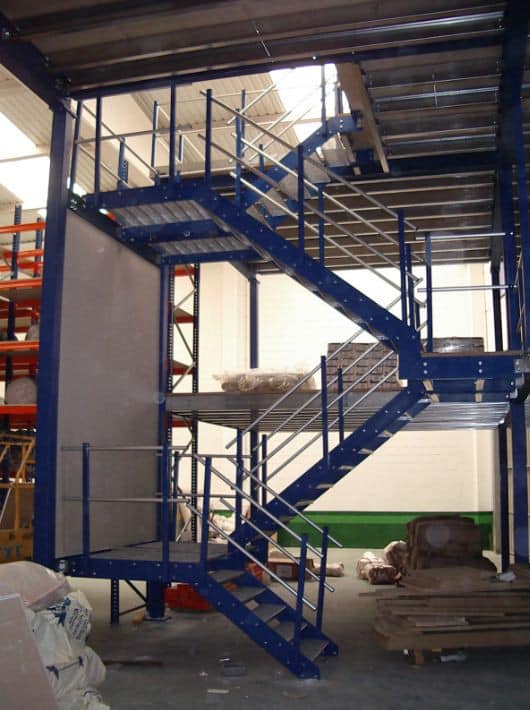

Escaleras

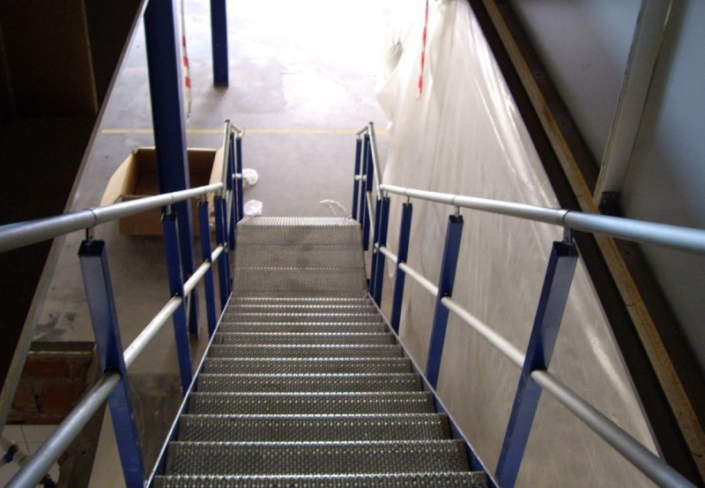

De diferentes diseños según la normativa aplicable en cada caso, están concebidas como un kit formado por componentes atornillados. Disponen de barandillas con pasamanos continuo cuya ergonomía permite un apoyo firme y cómodo. Los peldaños galvanizados son antideslizantes, y el ancho varía de 800 a 1500 mm.

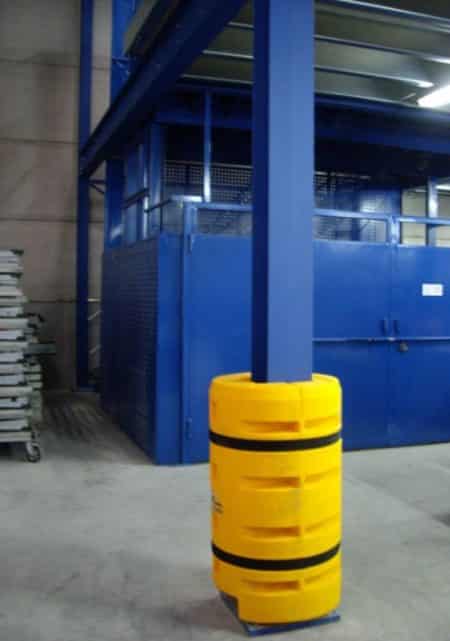

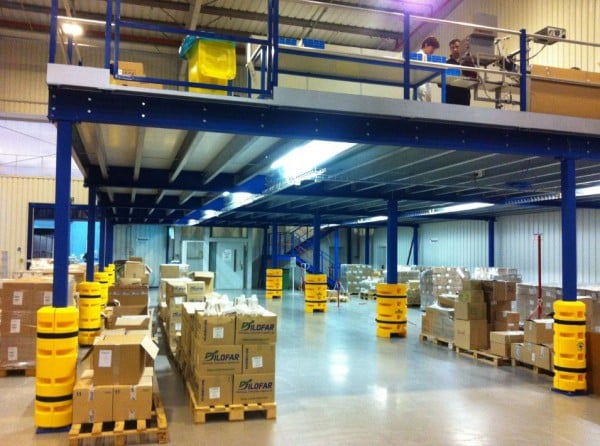

Protecciones de columna

Son dispositivos de seguridad que reducen las consecuencias del impacto de una carretilla elevadora o vehículo sobre las columnas que soportan una entreplanta o mezzanine. En su construcción de emplean diferentes materiales según las condiciones ambientales y las necesidades del cliente.

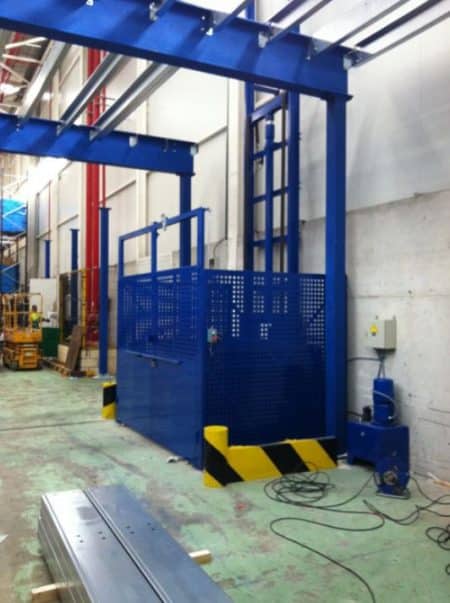

Montacargas y elevadores

Equipamientos que permiten el acceso de materiales a las entreplantas o altillos. De diferentes diseños y tecnología, hay múltiples soluciones en función de las necesidades de manutención. Estos sistemas requieren de adecuaciones en la estructura de la entreplanta o altillo para un correcto funcionamiento.

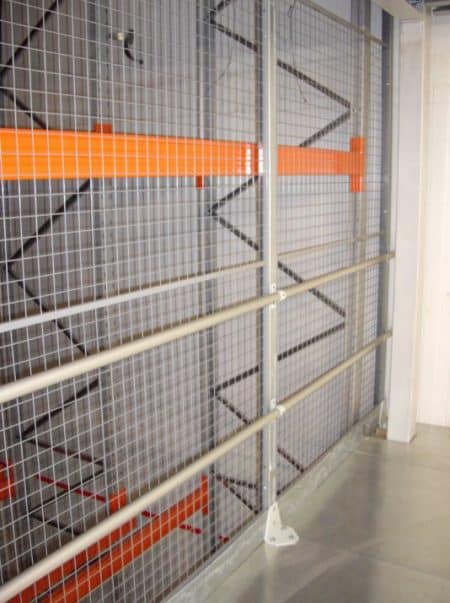

Cerramientos de seguridad

Evitan la intrusión en las áreas o recintos cuyo perímetro se delimita con este tipo de protección. Son comúnmente utilizados para, en sustitución de las barandillas, evitar la caída de objetos a distintos niveles en almacenes de estanterías y paletas. También en la protección perimetral de máquinas, elevadores, etc.

Forjados colaborantes

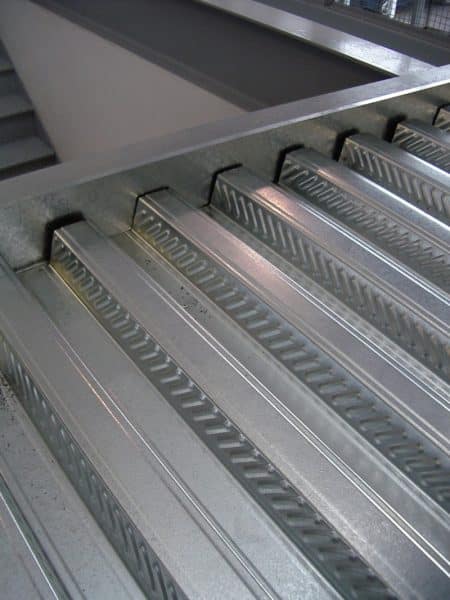

Para usos de carga pesada, donde existen importantes cargas puntuales , tanto estáticas como dinámicas, sobre la entreplanta, la solución con forjados.
